EtherCAT VS पल्स: लेजर काट्ने मेसिन नियन्त्रणमा क्रान्ति

2025-06-11 0 मलाई एउटा सन्देश छोड्नुहोस्

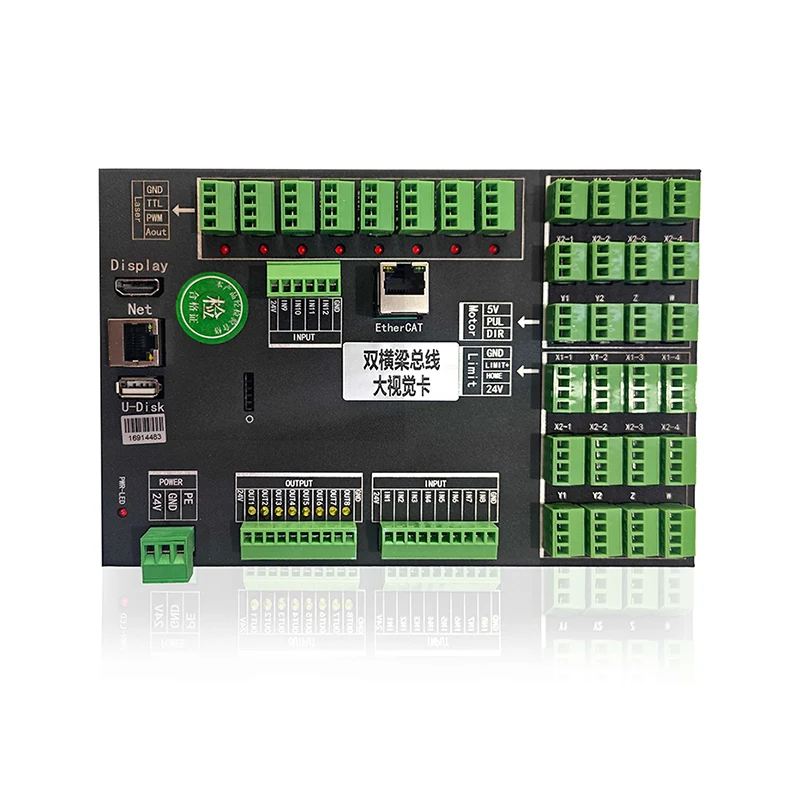

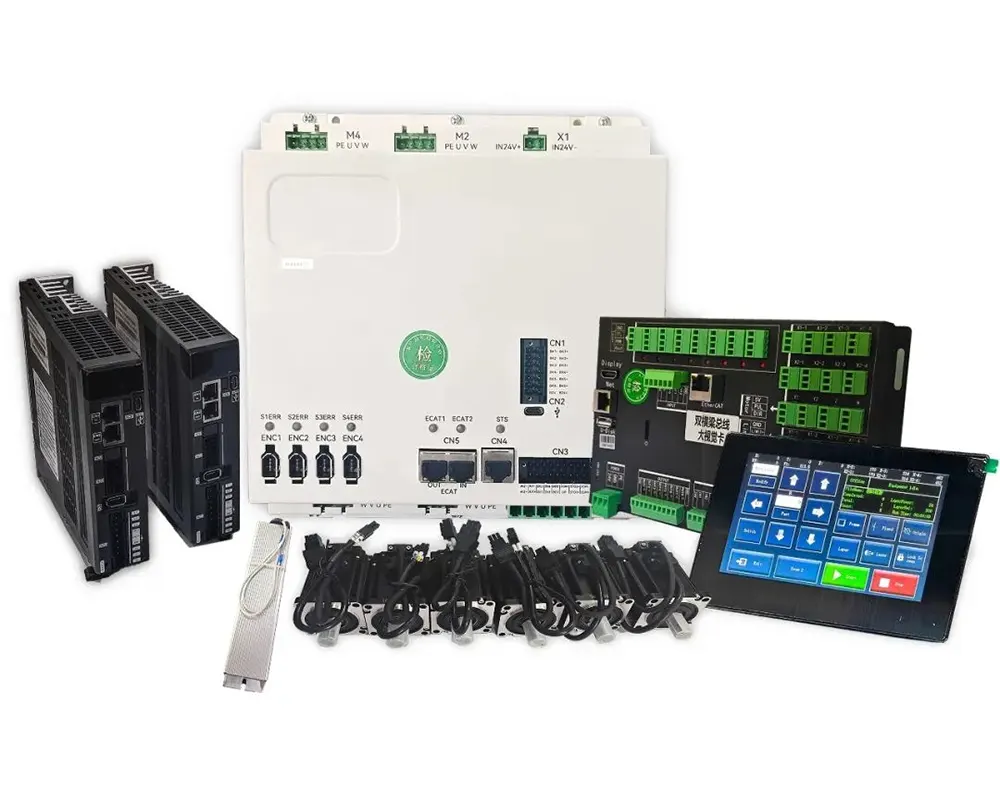

लेजर काट्ने क्षेत्रमा, नियन्त्रण प्रणालीको छनौटले उपकरणको शुद्धता, स्थिरता र उत्पादन दक्षतालाई प्रत्यक्ष असर गर्छ। परम्परागत पल्स नियन्त्रणले बिस्तारै यसको दोषहरू प्रकट गर्दछ, EtherCAT नियन्त्रण उच्च-अन्त निर्माणको लागि पहिलो छनौट भएको छ। आज हामी Zhiyuan (Shenyan) द्वारा विकसित EtherCAT नियन्त्रण प्रणालीलाई चार आयामहरूबाट विश्लेषण गर्नेछौं, पल्स नियन्त्रणको सट्टा किन EtherCAT नियन्त्रण प्रयोग गरिन्छ, र विस्तृत रूपमा दुई बीचको भिन्नताहरू तुलना गर्नुहोस्!

1. ग्यान्ट्री सिंक्रोनाइजेसन

परम्परागत पल्स नियन्त्रणमा, डुअल ड्राइभ ग्यान्ट्री प्रणालीहरू मिल्दो पल्स फ्रिक्वेन्सीहरूमा निर्भर हुन्छन्। यद्यपि, सिग्नल ढिलाइ र मोटर प्रतिक्रिया विसंगतिहरूले अक्सर बीम विकृति निम्त्याउँछ। उच्च गतिमा, यसले झटका गति वा कदम हानि पनि निम्त्याउन सक्छ। थप महत्वपूर्ण कमजोरी भनेको मोटर पोजिसन डेटा पावर आउटेज पछि हराएको हो, म्यानुअल रि-होमिङ आवश्यक हुन्छ, जुन समय खपत हुने र त्रुटिको सम्भावना हुन्छ।

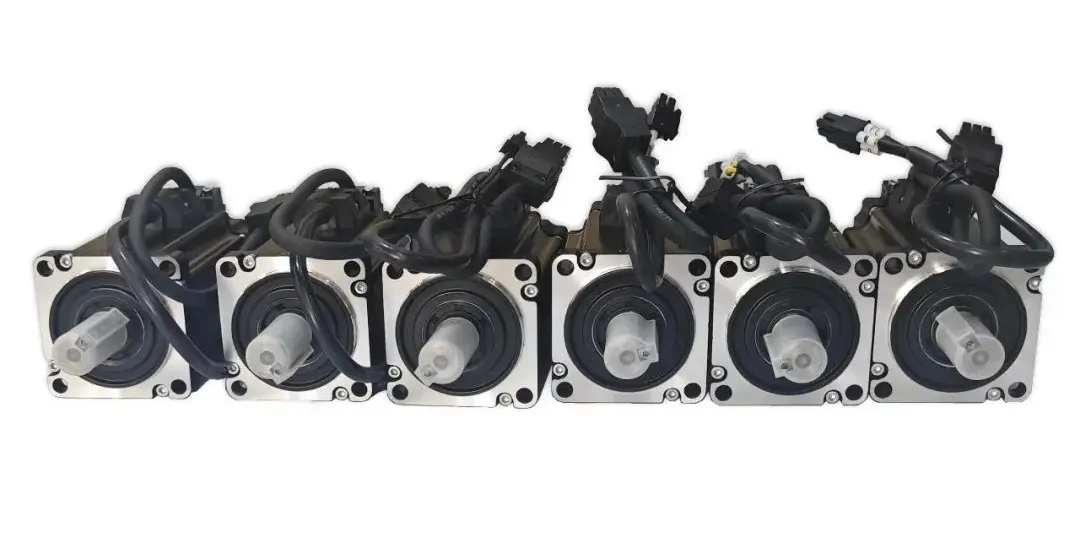

यसको विपरित, EtherCAT नियन्त्रणले दुबै मोटरहरूमा एन्कोडरहरूबाट वास्तविक-समय प्रतिक्रिया सक्षम गर्दछ, गतिशील रूपमा टर्क वितरणलाई समक्रमण कायम राख्न समायोजन गर्दछ। 2000 mm/s को गतिमा पनि, सिंक्रोनाइजेसन त्रुटि ±3μm भित्र राख्न सकिन्छ। पावर हानि पछि, प्रणालीले स्वचालित स्थिति सुधार गर्दछ, म्यानुअल हस्तक्षेप बिना तत्काल पुन: सुरु गर्न अनुमति दिँदै। यसले स्टेप हानिको कारण सामग्रीको फोहोरको जोखिमलाई धेरै कम गर्छ, जुन पल्स प्रणालीहरूमा सामान्य हुन्छ।

2. हस्तक्षेप प्रतिरक्षा

लेजर काट्ने मेसिनको आन्तरिक विद्युत चुम्बकीय वातावरण अत्यधिक जटिल छ, पल्स नियन्त्रण प्रणालीको कमजोरीहरू बढ्दो रूपमा स्पष्ट बनाउँदै:

प्रत्येक अक्षलाई छुट्टै पल्स, दिशा, र सिग्नल लाइनहरू सक्षम गर्न आवश्यक हुन्छ, जसको परिणामस्वरूप ठूलो संख्यामा केबलहरू हुन्छन्। यसले विद्युत चुम्बकीय आवाज युग्मन र पल्स सिग्नल हानिको जोखिम बढाउँछ।

लामो दूरीको प्रसारणको लागि अतिरिक्त ढालित तारहरू, बढ्दो लागत र मर्मत कठिनाई आवश्यक पर्दछ।

यसको विपरित, EtherCAT नियन्त्रण प्रणालीहरूलाई डेजी-चेन सबै उपकरणहरूमा एकल ढाल गरिएको ट्विस्टेड जोडी केबल चाहिन्छ। यो सेटअपले असाधारण एन्टी-हस्तक्षेप प्रदर्शन प्रदान गर्दछ, CRC त्रुटि जाँच र पुन: प्रसारण संयन्त्र जस्ता सुविधाहरूको लागि धन्यवाद।

परम्परागत 4-अक्ष पल्स प्रणालीको तुलनामा जसलाई 16 सिग्नल लाइनहरू आवश्यक पर्दछ, EtherCAT नियन्त्रणले तारिङलाई 90% ले घटाउँछ, उल्लेखनीय रूपमा एसेम्बली समय छोटो बनाउँछ, असफलता दरहरू 60% ले घटाउँछ, र प्रणालीको स्थिरतामा ठूलो सुधार गर्छ।

3. बौद्धिक सञ्चालन र मर्मतसम्भार

पल्स कन्ट्रोल प्रणालीहरूले "अन्धो क्षेत्र" मा मोटर स्थिति छोडेर, एकतर्फी रूपमा आदेशहरू मात्र पठाउन सक्छ। समस्या निवारण म्यानुअल अनुभवमा धेरै निर्भर गर्दछ, डाउनटाइम जोखिमहरू उच्च र मर्मतसम्भार अक्षम बनाउँदै। यसको विपरित, EtherCAT नियन्त्रणले पूर्ण-डुप्लेक्स संचार सक्षम गर्दछ, मोटर स्थिति र प्रणाली प्यारामिटरहरूमा वास्तविक-समय पहुँच अनुमति दिन्छ। यसले स्मार्ट गल्ती भविष्यवाणी र अनुकूलन नियन्त्रणलाई समर्थन गर्दछ, निम्न मुख्य फाइदाहरूका साथ: मोटर र अक्षहरूको लागि पूर्ण जीवनचक्र डेटा लगिङ।

पावर आउटेज पछि द्रुत रिकभरी प्रशोधन गर्दा कुनै पनि क्षणमा गति अवस्थाको ट्रेसेबिलिटीको लागि क्लाउड-आधारित ऐतिहासिक डेटा एकीकरण, उत्पादन डाउनटाइम कम गर्दै। बुद्धिमत्ताको यो स्तरले विश्वसनीयता बढाउँछ र मर्मत लागतलाई उल्लेखनीय रूपमा घटाउँछ — लेगेसी पल्स प्रणालीहरूमा ठूलो अपग्रेड चिन्ह लगाउँदै।

4. सिमलेस प्रक्रिया स्विचिङ

पल्स नियन्त्रणको साथ, कुनै पनि प्यारामिटर समायोजनलाई सामान्यतया मेसिन रिबुट चाहिन्छ, यसले विभिन्न सामग्री वा प्रशोधन विधिहरू बीच द्रुत स्विचिङलाई समर्थन गर्न गाह्रो बनाउँछ।

EtherCAT नियन्त्रण, अर्कोतर्फ, क्लाउड-आधारित प्रक्रिया पुस्तकालयसँग एकीकृत गर्न सकिन्छ, प्रयोगकर्ताहरूलाई तत्काल एक क्लिकमा पूर्व-परिभाषित काटन प्रोफाइलहरू लोड गर्न अनुमति दिन्छ। यसले सानो-ब्याच र अनुकूलित उत्पादन मागहरूमा कुशल अनुकूलन सुनिश्चित गर्दछ - पसल फ्लोरमा लचिलोपन र उत्पादकता बढाउँदै।

EtherCAT नियन्त्रणले सुपीरियर प्रेसिजनको लागि पूर्ण बन्द-लूप प्रतिक्रिया सक्षम गर्दछ। EtherCAT नियन्त्रण प्रणालीहरूले पूर्ण बन्द-लूप प्रतिक्रिया संयन्त्र (इन्कोडर → ड्राइभर → कन्ट्रोलर) मार्फत ट्रिपल-लेयर्ड नियन्त्रण—स्थिति, गति, र टर्क— प्राप्त गर्दछ।

यसको विपरित, पल्स कन्ट्रोल या त ओपन-लूप वा सेमी-क्लोज-लूप हो, जसलाई अनुमानित समान कार्यसम्पादनका लागि थप प्रतिक्रिया मोड्युलहरू आवश्यक पर्दछ। उच्च-अन्त लेजर काट्ने मेसिनहरूले अब दोहोरो निरपेक्ष एन्कोडर रिडन्डन्सी (मोटर साइड र लोड साइडमा माउन्ट गरिएको) लाई प्रभावकारी रूपमा ट्रान्समिशन चेन त्रुटिहरू हटाउँदै एकीकृत गर्दछ। यो उन्नत डिजाइनले ±1μm भित्र ग्यान्ट्री स्वत: सुधार शुद्धता सुनिश्चित गर्दछ, असाधारण सटीकता र माग गरिएका अनुप्रयोगहरूमा विश्वसनीयता प्रदान गर्दछ।

EtherCAT नियन्त्रण उच्च-अन्त निर्माणको लागि एक कठोर आवश्यकता भएको छ: पल्स नियन्त्रण कम लागतमा भए तापनि, उच्च-गति, उच्च-परिशुद्धता र बुद्धिमान उत्पादनको आवश्यकताहरू पूरा गर्न गाह्रो छ। EtherCAT नियन्त्रणले उच्च परिशुद्धता सिंक्रोनाइजेसन, एन्टी-हस्तक्षेप तारिङ, वास्तविक-समय निगरानी र लचिलो उत्पादनको चार फाइदाहरू मार्फत लेजर काट्ने दक्षता छतलाई पुन: परिभाषित गर्दैछ!
